您現在的位置：電纜橋架(電纜托架)是由托盤或梯架的直線段、彎通、組件以及托臂(臂式支架)、吊架等構成具有密接支承電纜的剛性結構系統之全稱。
按結構可分為：槽式電纜橋架、梯式電纜橋架、托盤式電纜橋架、高強度凹凸型節能橋架。

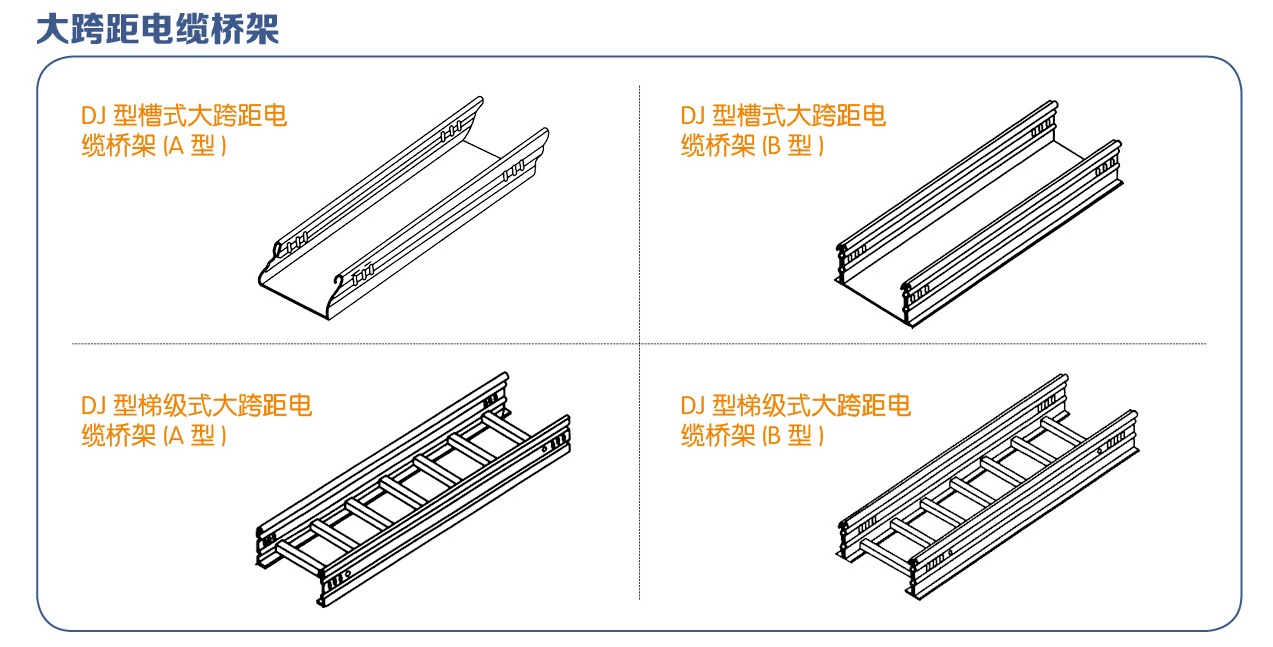

按材料組成可分為：噴塑橋架、鋁合金橋架、鍍鋅橋架、玻璃鋼橋架等。按使用情況還可分為：大跨距電纜橋架、組合式電纜橋架、分層式電纜橋架。
槽式電纜橋架是用整張鋼板彎制而成的槽式部件，其概念上與盤架的區別是高、寬比不同，盤架淺而寬，槽式電纜橋架具有一定的深度和封閉性。
槽式電纜橋架可以用于全封閉型電纜敷設。它適合用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果。
梯式電纜橋架，側板采用成型機拉制成型，提高橋架的整體抗彎能力。側板和底板壓加強筋，外形美觀，荷載能力大。
托盤式電纜橋架適用范圍托盤式電纜橋架是石油、化工、輕工、電視、電訊等方面應用最廣泛的一種。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它即適用于動力電纜的安裝，也適合于控制電纜的敷設。

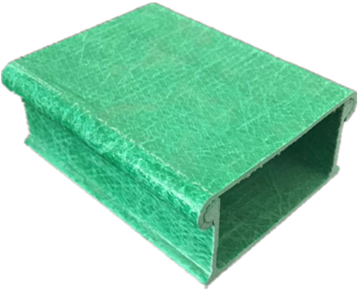

玻璃鋼電纜橋架既有金屬橋架的剛性，又有玻璃鋼橋架的韌性，耐腐蝕性能好、抗老化性能強、安裝方便、使用壽命長。。能廣泛應用于石油、化工、電力、輕工、電視、電訊等方面。
選用橋架的步驟
(1)確定橋架寬度、層數、支撐點的型式和間距、以及電纜在各層橋架上的分布。
(2)計算每層電纜的均布荷載(kN/ m2),初步確定橋架的型號、規格。
(3)按最大的電纜總均布荷載值來驗算橋架強度。驗算式如下:
Q使用=q1+q2
式中:q1 --電纜的均布荷載(各層的均布荷載中取最大值)(kN/
m2)，均布荷載是托盤、梯架或電纜槽的荷載;
q2--考慮電纜敷設或檢修時,人的重量等效的均布荷載(kN/
m2),q2值的計算，人的重量一般按p=90kg計。
表示集中荷載和均布荷載的彎距如圖2
按最大彎距相等的條件折算:
令pι/4=q2ι2/8則q2=2p/ι
∵P=90kg
∴q2=180/ι
式中:P--1人的荷載(kg)
ι--1個支撐點間距(若支點間距不等時取最大值)(m)
q2--1 人的等效均布荷載(kg/m)
根據上述初步確定的橋架型號、規格及支點間距,查閱生產廠家的樣本資料,反復核查間距和橋架型號,直至滿足負荷要求為止。
(4)撓度
撓度值如何取定,還尚無明確的規定,在重負區顯然應考慮減小繞度,這意味著鋼材的用量會相應增加,因此,計算時只要充分利用鋼材的最大允許應力,并保證有足夠的安全系數,一般最大撓度與跨距(支撐點間距)之比取1/250~1/150為宜。
